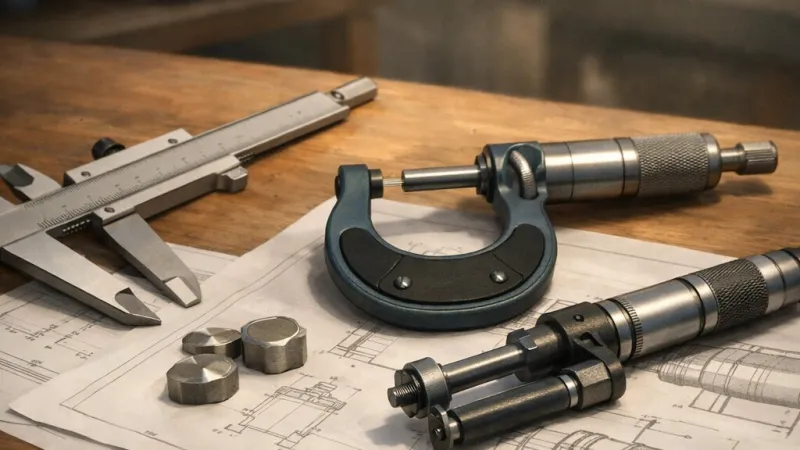

Narzędzia pomiarowe i zasady posługiwania się nimi: suwmiarka, mikrometr, średnicówka mikrometryczna
Dodane: dzisiaj o 7:57
Wprowadzenie
Pomiar to kluczowy element w wielu dziedzinach, od przemysłu i inżynierii po nauki przyrodnicze i medycynę. Dokładność i precyzja pomiarów mogą decydować o jakości produktu, bezpieczeństwie i skuteczności procesów. Wśród narzędzi pomiarowych często stosowanych w precyzyjnych pomiarach znajdują się suwmiarki, mikrometry i średnicówki mikrometryczne. Te instrumenty są niezbędne w warsztatach, laboratoriach i fabrykach. Celem tego referatu jest omówienie charakterystyki każdego z tych narzędzi oraz przedstawienie sposobów ich użycia.
Suwmiarka
Charakterystyka
Suwmiarka to uniwersalne narzędzie pomiarowe, które służy do mierzenia odległości liniowych z wysoką precyzją. Składa się z dwóch szczęk, prowadnicy oraz noniusza (w wersji analogowej) lub wyświetlacza (w wersjach cyfrowych). Najczęściej spotykane suwmiarki oferują dokładność do ,02 mm.
Budowa
1. Szczęki: Istnieją stałe (zewnętrzne) i ruchome (wewnętrzne), które służą do pomiaru zewnętrznego i wewnętrznego.
2. Prowadnica: Podziałka metryczna lub calowa jest umieszczona na prowadnicy.
3. Noniusz: Używany w suwmiarkach analogowych do odczytywania wartości poniżej jednego milimetra.
4. Śruba blokująca: Umożliwia stabilizację pomiaru bez przesuwania ręki.
5. Głębokościomierz: Element używany do pomiaru głębokości otworów.
Sposób użycia
1. Kalibracja: Przed użyciem suwmiarkę należy skalibrować, upewniając się, że przy zamkniętych szczękach wskazuje „”.
2. Pomiar zewnętrzny: Umieścić mierzoną część między szczękami i docisnąć nadgarstek prowadnicy.
3. Pomiar wewnętrzny: Użyć wewnętrznych szczęk, wprowadzając je do wnętrza mierzonego obiektu.
4. Pomiar głębokości: Używając głębokościomierza, wprowadzić go w otwór i przesunąć nadgarstek aż do kontaktu z powierzchnią.
5. Odczyt: Odczytać wartość z noniusza lub cyfrowego wyświetlacza, jeżeli jest to model cyfrowy.
Mikrometr
Charakterystyka
Mikrometr to narzędzie zaprojektowane do dokonywania bardzo dokładnych pomiarów małych przedmiotów. Zapewnia najwyższą precyzję – zwykle do ,01 mm, a w niektórych modelach specjalistycznych nawet ,001 mm.
Budowa
1. Obudowa (Czasza): Solidna rama, na której umieszczone są pozostałe elementy.
2. Bębenek z podziałką: Dzielona na milimetry lub cale.
3. Śruba mikrometryczna: Precyzyjny mechanizm przesuwający końcówkę pomiarową.
4. Końcówki pomiarowe: Jeden nieruchomy, drugi ruchomy, przesuwany przez śrubę.
5. Zacisk: Umożliwia blokadę śruby, stabilizując narzędzie podczas pomiaru.
Sposób użycia
1. Kalibracja: Sprawdzić, czy mikrometr pokazuje „” po zamknięciu obu końcówek pomiarowych; w razie potrzeby skalibrować.
2. Przyłożenie: Umieścić przedmiot pomiędzy końcówkami pomiarowymi.
3. Dokręcanie śruby: Użyj bębenka dla zbliżenia końcówek; zadbać o delikatność przy dokręcaniu, aby nie uszkodzić narzędzia ani przedmiotu.
4. Blokada: Użyj zacisku, aby ustabilizować pomiar, a następnie dokonaj odczytu.
5. Odczyt: Zapamiętać wartość z podziałki bębenka oraz z głównej skali.
Średnicówka mikrometryczna
Charakterystyka
Średnicówki mikrometryczne, znane też jako mikrometry inspekcyjne, są używane do dokładnych pomiarów wewnętrznych średnic otworów lub rur. Oferują precyzyjne pomiary z dokładnością do setnych części milimetra.
Budowa
1. Główne czujniki: Elementy rozszerzające się wewnątrz otworu do jego pomiaru.
2. Skala mikrometryczna: Zapewnia możliwość dokładnego odczytu.
3. Sonda: Element wprowadzany do wnętrza mierzonej struktury.
Sposób użycia
1. Kalibracja: Kontrola, czy czujniki przed użyciem są poprawnie ustawione.
2. Umieszczenie: Wprowadź sondę do mierzonego otworu.
3. Rozszerzenie czujników: Delikatnie rozsuń czujniki aż do kontaktu ze ściankami otworu z zachowaniem ostrożności.
4. Stabilizacja: Używanie blokady (jeśli jest dostępna) do utrzymania ustawienia czujników.
5. Odczyt: Dokładny zapis wartości wskazywanej na skali mikrometrycznej.
Zakończenie
Podsumowując, suwmiarki, mikrometry oraz średnicówki mikrometryczne to instrumenty o fundamentalnym znaczeniu w dokładnych pomiarach mechanicznych. Każde z tych narzędzi posiada specyficzne funkcje oraz wymagania dotyczące użycia i kalibracji. Aby pomiary były dokładne i powtarzalne, konieczne jest regularne serwisowanie i kalibracja narzędzi. Właściwe zrozumienie i obsługa tych przyrządów są kluczowe dla zapewnienia jakości w różnych procesach technologicznych i badaniach naukowych.Napisz za mnie materiał specjalistyczny
